动态压差平衡阀

在暖通空调系统的设计中，变流量系统因其较定流量系统的节能优势被日益广泛的接受和采用。
对于变流量系统中水力平衡与控制，由于其本身的特点与定流量系统的不同，也需要适应其特点。
变流量系统最重要的基本特征是：系统实际水力运行工况与设计工况存在巨大的差异。
对于空调及供热系统，其设计工况是为100%负荷服务的，而空调及供热系统常年运行于10%~50%之间，由此也造成了系统内压降分布完全不同于设计工况下，如果仍然简单延用静态平衡阀作为变流量系统的平衡措施，就造成了一系列水力失衡问题，这种情况系就需要用到动态压差平衡阀。

动态压差平衡阀原理
动态压差平衡阀，亦称压差控制器，主要由上部驱动膜盒及下部阀体组成。
以丹佛斯ASV-PV系列为例:阀门安装于回水管上，回水管上压力通过阀体内导入膜盒下方，而供水管上压力通过导压管引至膜盒上方。两者的压差作用于膜片两侧所形成的作用力与膜结构内弹簧变形产生的力达到相对的平衡状态。
当资用压差发生改变时，膜盒内膜片就会带动阀芯动作，从而维持ASV-PV所控制的压差相对恒定。

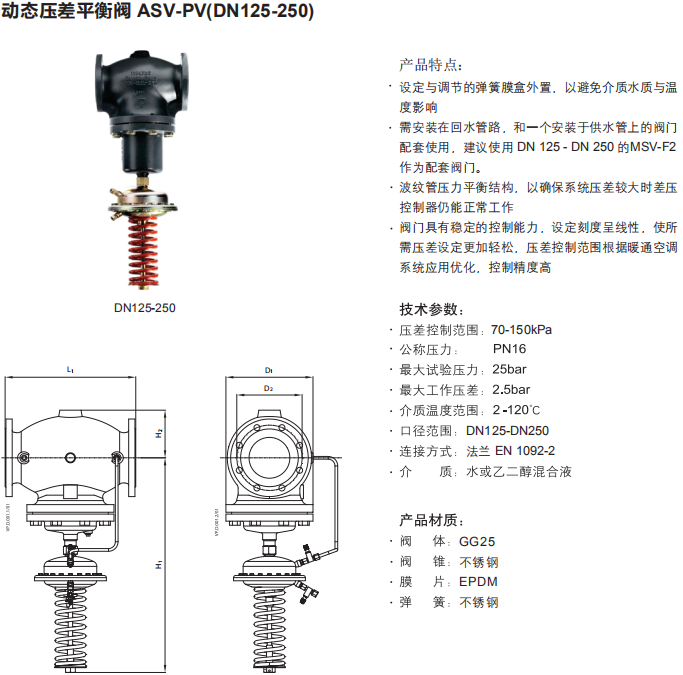

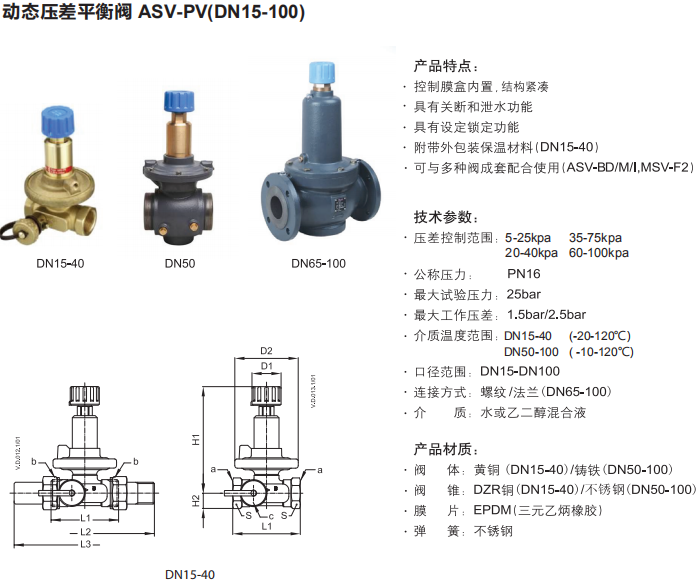

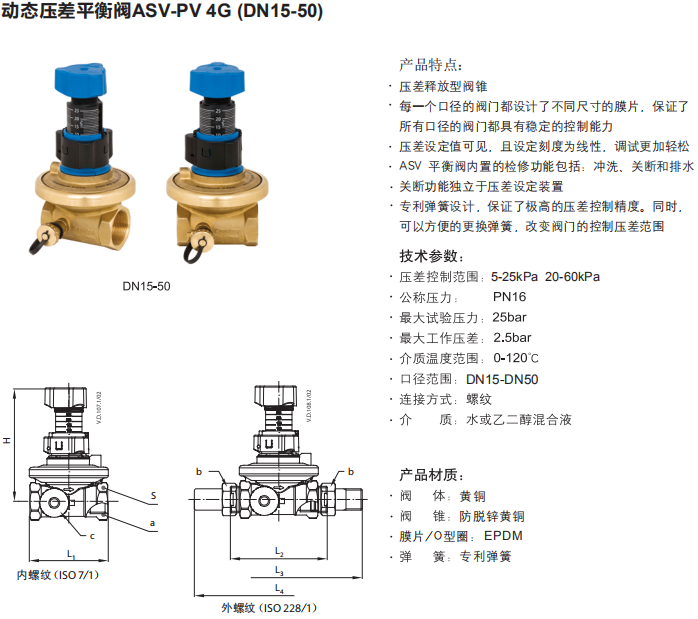

丹佛斯动态压差平衡阀产品系列
