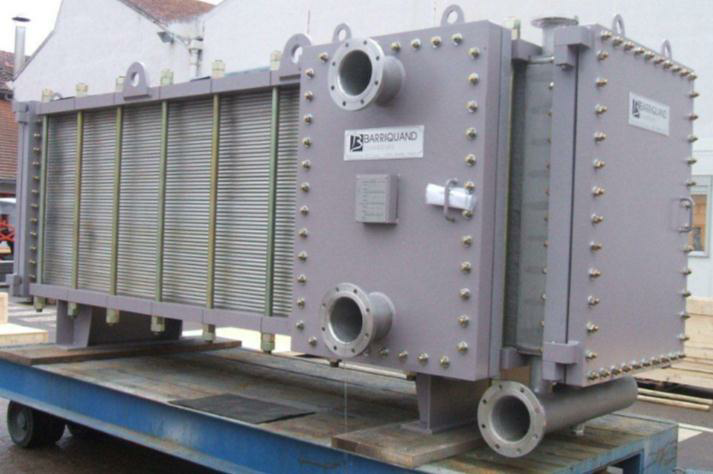

X型宽流道换热器（端盖型）

不同形式换热器的内部相同流体，若以相同流速流经横截面积相等的不同形状流道，则PLATULAR换热器的内部长条状板间通道与管壳式换热器的内部圆形管状通道相比较，其流体与换热壁面的浸湿接触面积更大，湍流效果更好，在当量直径相等情况下的换热效率更高。

性能参数
►换热面积：0.1～1500 ㎡
►板片长度：330 mm～6000 mm
►板片高度：110 mm～1000 mm
►计压力：真空～40 bar

性能特点
►短板束可减少安装空间
►流通能力大的分配岐管可满足真空蒸汽负压冷凝
►窄流道换热器的内部滞液量较小
►长换热板束适合温度条件苛刻的小温差或变化幅度大的换热场合
►流体分配岐管的设计可满足大流量的换热需求
►垂直安装方式有利于液体的加速排出
►波纹流道可强化传热，提高换热效率

应用优势
►换热板片之间的宽间隙流道可避免堵塞保证流体顺畅流动
►换热器顶部流体进管为全焊接结构（非密封垫密封）;
►垂直安装方式可使占地空间最小化
►灵活定制的接管方式可使现场的管道连接配制更加容易方便
►适合不同冷凝物的排放方式;
►内部板束可设计为多流程;
►设备本体上的特殊开孔设计便于实现内部气液混合物的分阶段分离（冷凝液和不凝气体）
►端盖盲法兰可单独打开并观察换热器内部板束表面运行状况（无需拆卸设备连接的工艺管道或移动设备）

结构形式

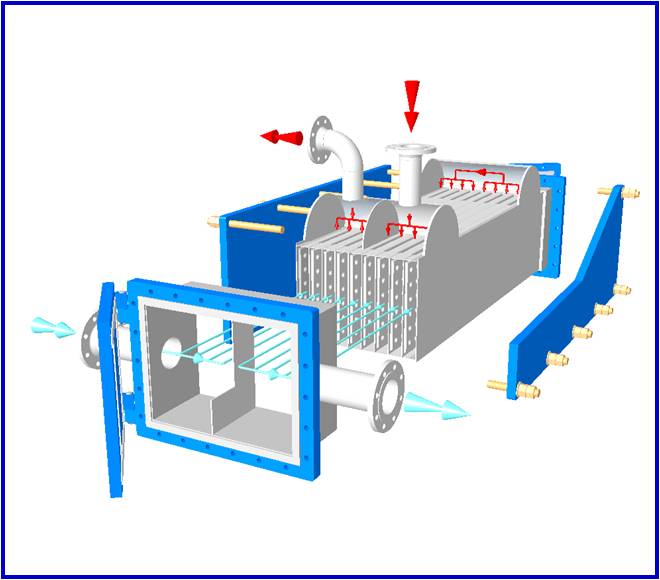

两门结构（单侧易清洗）

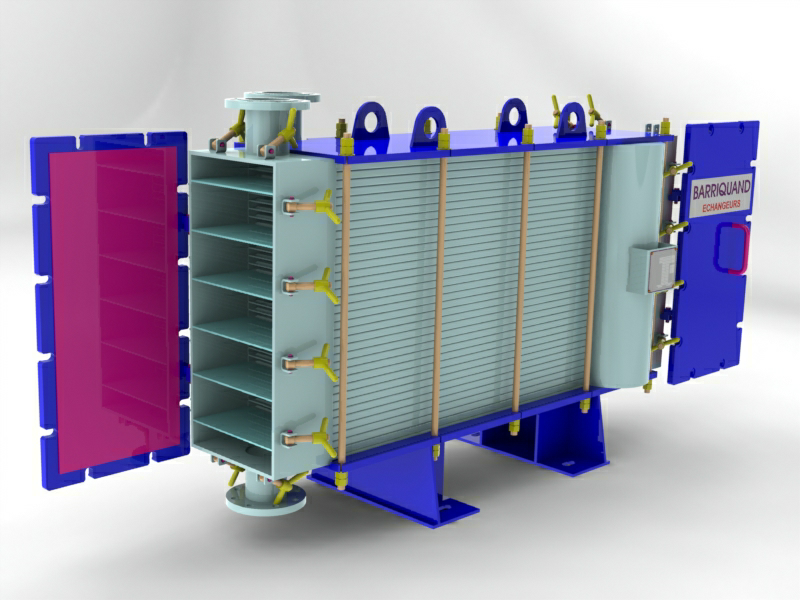

四门结构（双侧易清洗）
